Malowanie malowanie proszkowe kolejce do samochodów Klocki hamulcowe OEM z elektrycznym systemem sterowania

Malowanie malowanie proszkowe kolejce do samochodów Klocki hamulcowe OEM z elektrycznym systemem sterowania

Linia elektrostatyczne malowanie proszkowe na podkładce samochodowym

1. Powłoka: automatyczna proszku

2. Suszenie Tunel grzewczy: ogrzewanie elektryczne

3. Wiszące dystans: 600 mm jeden w odległości czasowej

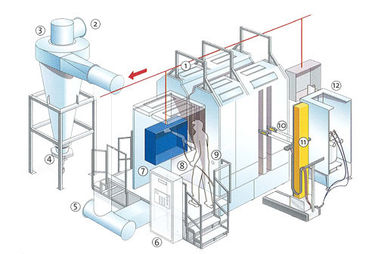

Automatyczne napylania elektrostatycznego kolejce do samochodów klocki hamulcowe OEM

I. Projekt podstawą (zasilanie przez użytkownika)

1. Nazwa produktu: Klocki hamulcowe
2. Materiał: żelazo-sztuk
3. Produkt rozmiarze maks: L150 x W150 x H30 (mm)
4. Produkt max waga: ≤30Kg
5. Przenośnik łańcuchowy waga pojedynczego wiszące: 0,35 kg model: QXG (200)
6. Wiszące: jedna wieszaki jedną sztukę produktu
7. Wiszące dystans: 600 mm jeden na odległość czasu spędzać z rzeczywistego zestawu według różnych obrabianego
8. Projekt prędkość linii i regulowana prędkość linii: 1,5 m / min
Obszar 9. Powłoka: powierzchnia
10. Powłoka: automatyczna proszku
11. Suszenie Tunel grzewczy: ogrzewanie elektryczne
12. Sprężone powietrze: sami użytkownicy, liofilizacja, wilgotność <1,3 g / m3 zawartość oleju <1ppm
Obszar 13. Roślina: patrz rysunek
14. Energia: (1) trójfazowe pięć-przewodowe (380V). Z przewodu uziemienia (2) Sprężone powietrze

II, proces rurociągowy (V = 1,5 m / min)
Wstępna obróbka powierzchniowa i umieścić na linii w kabinie lakierniczej
utwardzania piekarnika wyjąć (chłodne) odciążyć
Uwaga: Wyślij Dobry obrabianych natryskowych do pieca i wyłączania przenośnika,
łańcuch, a następnie zamknij drzwiczki piekarnika, otworzyć nagrzewanie piekarnika, ustawić 180 ° C, przy czasie utrzymywania na 20
minut, ogrzać, aż piekarnik automatycznie odcina zasilanie, otwórz piekarnik
drzwi i przenośnik łańcuchowy po detalu z malowania natryskowego inny produkt.

III, opis i parametry
Kompleksowe projektowanie niezawodność, zaawansowane, racjonalne i ekonomiczne względy, jego główne cechy konstrukcyjne:
(I) .Curing Piekarnik -1pcs (jeden kończy się)
Wielkość 1.Inner: L16000 x W2000 x H2000mm, materiał ściany pieca: t0.6mm
ocynkowane blachy stalowe, materiały ścienne pieca: t0.6mm Kolor blachy stalowej z izolacją
Grubość warstwy: 100mm izolacja cieplna Rockwool specjalny wałek rozszerzony termiczne
Moc wentylatora cycling 3kW-1 szt
Temperatura: temperaturze pokojowej ~ 200 ℃.
System grzewczy:
Izolacja komory grzewczej: 100000kcal / h ,, ilość: 1set
Podwozie: 10 # Rura kwadratowa
System wentylacji 2.Return
1) dolny, z wykorzystaniem sposób cykliczny na dole, wyważanie gorącego powietrza.
2) Podręcznik owiewka wiatrowa na wykrawania podłogowej, aby zapewnić jednolitą temperaturę.
3) moc wentylatora cyrkulacja: 3KW 1 zestaw
3.Heating mocy grzewczej systemu: 21kW
Instalacja grzewcza z rozproszonymi fin elektrycznych rur grzewczych, wirujący wentylator, automatyczne
Sonda kontroli temperatury. Ciepło ogrzewanego elektrycznie rury ciepła zasilane w
Komora grzewcza jest przesyłane bezpośrednio przez wirujący wentylator do wnętrza suszącego
Tunel i stale cyklu temperatura wewnątrz pieca wzrasta do zbioru
temperatura i rozpowszechniać jednolita.
Automatyczna regulacja temperatury i wyświetlaczem cyfrowym dostosować temperaturę
suszenie tunelu. Spalin zostały wyłączone przez rurę wylotową.
Grupy izolacyjne wyłączy się automatycznie, gdy temperatura osiągnie górną
limit. Temperatura graniczna automatycznie otwarte. Krążące izolacja wentylatory cechy,
oraz osi podłużnej, skutecznej ochrony silnika.

(Ii) .Spray booth-1szt
Wielkość 1.outer stoisko: L6000 x W1200 x H2000 ㎜ (t1.2 ㎜ SPG płyta ze stali nierdzewnej)
1szt, powierzchni cieczy deficytu painting.Roof solidną kąt z łuku kołowego.
Podwozie: 5 # stalowy zbiornik
Pokój w proszku o zespół płyty konstrukcji spawanej, dno jest płaskie struktury,
wygodny wózek do eksploatacji przedmiotu pylenia, estetyczny wygląd.
Płaska struktura w proszku pokój, oczyszczanie proszku pokój pracy więcej
wygodne, szybkie i dwa otwarte przewód słuchowy, stosowany do obrabianego przedmiotu poprzez.
2. Elektroniczny system odzyskiwania impulsu --- 1set
System Impuls elektroniczny sprzątanie odzysku proszku składa się z następujących
składniki:
1) Ø325 filtr żywicą włókna × 900 (Zmywalny) 16
2) czyszczenie impulsu wtrysku usta 16
3) zbiornik gazu z okrągłej stali 2
4) modelu wentylatora recykling (4-72-4A-5,5kW) 2units
Filtr po pewnym okresie pracy, powierzchnia proszku przesączono ułożone grubsze
Czyszczenie impulsowy filtra wewnątrz urządzenia w tym momencie,
Sprężone powietrze uwalnia się od wewnątrz na zewnątrz momentu, tak że
proszek spada poprzez wibracje. Sterowanie impulsowe z instrukcją.
(III) 0,1, automatyczne przeciwsobnikiem-2szt Colo-2000D
1) Częstotliwość regulowana Przeciwsobnik jest specjalnie zaprojektowany do wysokiej jakości
malowanie proszkowe, może pomieścić do trzech pistoletów.
Częstotliwość: japoński Mitsubishi
2) Informacje ogólne
Maksymalne dostępne programy 80
Maksymalna wysokość 1.5m Stoke
Maksymalna prędkość 0,8 m / s
Minimalna prędkość 0.08m / s
Przyspieszenie 0.1m / s2
3) Dane elektryczne
Nominalne napięcie wejściowe 170-264VAC jednofazowy

Tolerancja +10% / - 10%
Częstotliwość 50 / 60Hz
bezpiecznik 10.0AT
Pobór mocy 2,5kW
2, P owder powlekania maszynowo 2szt Colo-800
1) urządzenie inteligentne sterowanie, cyfrowy wyświetlacz napięcia, prądu
Importowane części Włochy, dobre dla przemalowania, skomplikowanych detali, 100kv regulowana
proch strzelniczy Powłoka z lejem proszku stali.
2) w zestawie:
Kontrola -1pcs jednostkowe
Lakierowanie proszkowe -1pcs gun
Proszek niż --- 1szt (55l)
Trolley-1szt
Proszek pump-1szt
Filtr oleju-1szt
Fluiding jednostkowych-1szt
Kabel zasilający-1szt
Groundly kablowe-1szt
Rury powietrzne-3szt
3) elektrycznego techniczne
Napięcie wejściowe: AC220V / 50Hz +/- 10%
moc wejściowa: ≤50W
Napięcie robocze: DC24V
Napięcie pistoletu: 0-100KV (REG)
Max curring: 100UA
3, automatyczna Lakiernia proszkowa gun System- 6sets Colo-800D
Model ten jest inteligentny system, łatwa obsługa i dobre dla różnych
rodzaje kształtów.

4, proszek do sito -2pcs Colo-3000-R
"Powder przesiewanie maszynowo Używany w obszarze Lakierowanie proszkowe, aby przejść z automatycznego
Przeciwsobnik. Recyklingowi proszku utraconego w procesie proszku elektrostatyczne
Powłoka elementów metalowych
5, c kontroli twoj ego Cabinet- 1szt COLO-5000-800D
Kładziemy kontrolerów w cabinet.This jest tylko rząd nie wliczając
kontrolerów.
Centralny system sterowania dla wielu pistoletów automatycznych
Polecane z zalet elastyczne i ekonomiczne
Zapewnić ogólną funkcję sterowania napięcie sieciowe i powietrza
Łatwy do obsługi i konserwacji. Ten rozmiar jest dla 6szt jednostek sterujących.

(IV) Wiszący system transportowy:
1- Model: te QXG 200 typu łańcuchy transportowe, jedno koło prowadzące - podwójne spacer
okrągła struktura, co skłoniło łańcuch do uruchamiania bardziej płynnie.
2 --- system dostarczania zawierający mechanizm napędowy, napięcie młotek
Instytucje, orbita, łańcuchy, zakrzywione szyny, szyna teleskopowa, sprawdź szynę, układu smarowania,
uchwyt montażowy.
3 --- całe linie natryskowe linii z jednostką napędową liniowa i napięcia udarowego, napęd
ma mechaniczną, ochronę bezpieczeństwa.
4 --- suszenie tunelu Wyjście zdalnego dala od strefy wysokiej temperatury z
urządzenia do tankowania, w celu zapewnienia łańcuchów przenośnikowych długotrwałej pracy oraz
smarowane państwa.
5 - pełna gama wsporników szynowych łańcuchowych φ110mm kolumnę rurki "C" w kształcie
Stal produkowana koleją Nanjing. Z łokcia w dół 30 ° łokcia, aby zapewnić, że
Przenośnik przedmiotu płynne i bezpieczne.
6 --- Parametry łańcucha przenośnika Zawieszenie

(V). Elektryczne sterowanie
System wykorzystuje relatywnie scentralizowaną kontrolę całej planszy, elektryczne
rozmieszczone w równych rzędach, wybór odpowiednich specyfikacji złącznych.
Płaski specyfikacje mostowych w celu spełnienia wymagań, rozmieszczone w równych rzędach.
1) Wszystkie urządzenia elektryczne zgodne z normami międzynarodowymi.
2) Regulator temperatury z cyfrowym wyświetlaczem, ustawionej temperatury i faktyczna
Temperatura w scentralizowanej kontroli licznika wyświetlacz pokładzie.
3) Konstrukcja całego systemu, zainstalowane zgodnie z międzynarodowymi
przepisy prawne.
pozycja
przenośnik zawieszenie
wpisz QXG200 Wiszące łańcuch
Długość łańcucha 80m
Prędkość (wspólny) 1.5m / min
Skorygowany zasięg 1-3m / min
Podwójny łańcuch spacer wokół stylu - pojedynczy przewodnik
Koło Łańcuch przegubowy
Jednostka napędowa falownika silnika - regulacja częstotliwości -
Taian Inverter
kierowca 3HP
liczba jednostka napędowa 1Ustaw
Urządzenie napinające Ciężki Młot
Ilość napinającej 1Ustaw
Curved utwór R1000
instalacje naftowe stacjach benzynowych, tankowanie paliwa regulowany
Kropla filiżanki oleju
Pojedynczy punkt 50 kg

3.equipment:
Uwaga: Konkretne szczegóły projektu w zależności od kupującego zaprojektowane.

VI. Stopień zaawansowania prac:
Umowa ta zastosowane, zostanie zakończona w ciągu 60 dni.
POZYCJA
1 Utwardzanie piekarnik L16M x W2M x H2M 1set
2 Instalacja grzewcza 21kW 1set
3 termiczny wentylatora cycling 3KW 1set
4 Automatyczna kabina lakiernicza tym systemem odzysku impuls L6M x W1.2M x H2M 1set
5 Powder Oblewarka COLO-800D 2Ustaw
6 Automatyczne Przeciwsobnik COLO-2000D 2Ustaw
7 System Auto proszku pistolet powłoki COLO-800D 6SET
8 Proszek Maszyna sita COLO-3000R (60x60cm) 2Ustaw
9 szaf sterowniczych COLO-5000-800D 1set
10 Wiszące łańcuchy transportowe
Jeden punkt 50KG L80m 1set
11 Jednostka napędowa QXG200type 1set
12 Tension jednostka QXG200type 1set
13 łuku, kolumn, prosta szyna QXG200type 1set
14 Sterowanie elektryczne Marka Wysokiej jakości 1set
15 Painting - -
