High Efficiency CCM Continuous Casting Maszyna R8M 3 Pasemka
Niskie zużycie energii i wysoka wydajność
Promień: R8M
Liczba nici: 3 nici
z certyfikatem ISO
bezpieczna praca
1. Podstawowe parametry techniczne: standby
Stalowy wałek promień maszyna odlewnicza | 8m |
ilość Strand | 3 nici |
Chochla Rodzaj wsparcia | Łyżka wazowa wieżyczka lub samochodu |
pośrednia karetki | Semi-Portal, krzyż Funkcja przesuwania |
metoda odlewania | Dysza dozująca, otwarta odlewania |
chłodzenie wtórne | Gazu i wody chłodzącej, obieg 2 regulacji |
Wycofanie Maszyna do prostowania | Całkowicie 5 rolkowy, progressive prostowanie |
stół rolkowy | Grupa Chain scentralizowane jazdy |
drągu | Sztywna, z własnym dostosowanie drągu głową |
wałek tnący | Hydrauliczny lub cięcia maszyna |
wałek przenoszący | Grupa scentralizowane żywo stół rolkowy |
Chłodzenie typu bankowego | Proste łóżko chłodzenia |
2. Opis techniczny proces i pojemność stali kęsów CCM
Piec indukcyjny:
Wydajność nominalna | 40T |
Tap-to-tap cyklu | 60min |
ilość furnace | 3sets |
zdolność produkcyjna
Dni robocze | 330 dni / rok |
Średnia liczba dziennych pieca | 24 / dzień |
zdolność produkcyjna | 400,000t / rok |
3. Prędkość Casting, wydajność i ilość nici
R8m maszyna odlewnicza Promień może rzucić grupy stali o różnych specyfikacjach, maksymalna prędkość odlewania jest następujący:
Casting powierzchni przekroju (mm) | 180x180 | 200 x 200 | 220 x 220 |
Szybkość rzucania (m / min) | 1,6 | 1,8 | 2,0 |
NIE. | Polano rozmiar | szybkość rzucania | wyjście godzinowa (mnóstwo) | Dzienna produkcja 20 godzin (mnóstwo) | Roczna produkcja (300 dni) (mnóstwo) |
1 | 180 x 180 | 1.6m / min | 21,98 | 439 | 131700 |
2 | 200 x 200 | 1,8 m / min | 27,13 | 543 | 162900 |
3 | 220 x 220 | 2.0m / min | 36,47 | 729 | 218700 |
Wyniki obliczeń jest idealny stan produkcji, należy zgodnie z własnym stanem faktycznym regulacji.
gatunek stali | Grade Casting (m / min) | Efektywna stopa odkształcenie (ε) | Dopuszczalna wartość odkształcenia (εmax) |
Prosto ze stali węglowej | 1,8 ~ 2,5 | Proszę odnieść się do tabeli obliczeniowej | 0,25 |
Niskostopowej | 1,3 ~ 2,0 | Proszę odnieść się do tabeli obliczeniowej | 0,15 ~ 0,2 |
Lista części urządzenia 4. CCM
| № | Nazwa sprzętu | Waga | Modele i specyfikacja | Jednostka | |

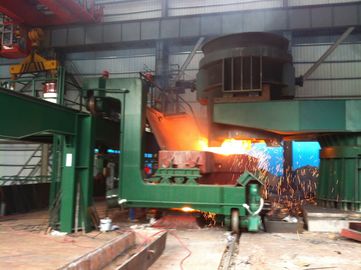

| 1 | chochla wieżyczka | 21T | zestaw | 1 | |
| Napęd hydrauliczny z wagą | |||||
| 2 | pośrednia arriage | 12,5 x 2 = 25T | zestaw | 2 | |
| Wysokie i niskie typu noga | |||||
| 3 | pośrednia | 6 x 2 = 12T | zestaw | 2 | |
| 4 | żużel Pot | 2.5T | zestaw | 1 | |
| 5 | Zabezpieczenie z długim rękawem | 0.3T | zestaw | 1 | |
| 5 | pośrednia pieczenia | 5,3 x 2 = 10.6T | zestaw | 2 | |
| 6 | pośrednia końcówka | zestaw | 2 | ||
| pieczenie | |||||
| 7 | operacja Casting | zestaw | 2 | ||
| skrzynki konsolowe | |||||
| stojak | |||||
| 8 | 200 x 200 Mould | zestaw | 3 | ||
| 9 | Mould cover | zestaw | 3 | ||
| 10 | urządzenie Oscillator | zestaw | 3 | ||
| 11 | nagłówek Spray | zestaw | 3 | ||
| 12 | Oriented segmentu | zestaw | 3 | ||
| 13 | Sztywny pasek obojętne | zestaw | 3 | ||
| 14 | Urządzenie pamięci drągu | zestaw | 3 | ||
| 15 | prostowanie i | zestaw | 3 | ||
| maszyna do wycofania | |||||
| 16 | prostowanie i | zestaw | 1 | ||
| maszyna do wycofania | |||||
| wspólna podstawa | |||||
| 17 | Nożyce zbliżać wałek | zestaw | 3 | ||
| 18 | kęsów zaciskowy | zestaw | 3 | ||
| urządzenie | |||||
| 19 | palnik do cięcia | zestaw | 3 | ||
| maszyna | |||||
| 20 | cięcie Collection | zestaw | 1 | ||
| Urządzenie głowy i | |||||
| wiszące doniczki | |||||
| 21 | Po przecięciu rolkę | zestaw | 3 | ||
| 22 | rollerⅠ transportowe | zestaw | 3 | ||
| 23 | rollerⅡ transportowe | zestaw | 3 | ||
| 24 | wałek Knockout | zestaw | 3 | ||
| 25 | Stała oprawa | zestaw | 3 | ||
| 26 | Stal Shifting | długość 6m | zestaw | 3 | |
| maszyna | |||||
| 27 | chłodzenie Collection | zestaw | 1 | ||
| łóżko | |||||
| 28 | Chłodzenie ciała Caster | zawierać filtr płukania | zestaw | 1 | |
| system | |||||
| 29 | pokrywa Caster | zestaw | 1 | ||
| 30 | automatyczne Długość | zestaw | 3 | ||
| System | |||||
| 31 | Procesor źródło gazu | Gaz instrumentem deal | zestaw | 1 | |
| 32 | stalowa platforma | 1 | |||
| Hydrauli, smarowanie, instalacja pneumatyczna | |||||
| 1 | Host stację hydrauliczną | zestaw | 1 | ||
| 2 | Kęs Stacja hydrauliczna | zestaw | 1 | ||
| 3 | Podnośnik hydrauliczny klapa tylna | zestaw | 2 | ||
| 4 | Stacja Scentralizowane smarowanie smarem | zestaw | 6 | ||
| 5 | przewody hydrauliczne | zestaw | 1 | ||
| 6 | rurociągi smarowanie | zestaw | 1 | ||
| CCM 3-elektryczne | |||||
| 1 | stacja robocza | ||||
| 2 | Pakiet oprogramowania | ||||
| 3 | PLC | zestaw | 3 | ||
| 4 | ET-200 PLC | zestaw | 1 | ||
| Host stacja hydrauliczna ET-200 PLC | |||||
| 5 | przetwornica | ||||
| ① | WS przetwornica maszyna | zestaw | 3 | ||
| (Typ ciężki) Moc: 11 kW | |||||
| ② | Nożyce zbliżać wałek mocy przetwornicy: 4kW | zestaw | 3 | ||
