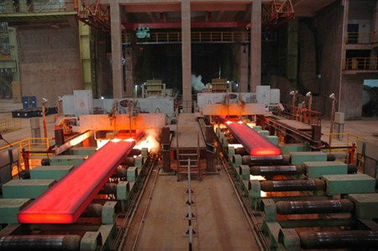

Casting hydrauliczne płyty CCM automatyka chłodnicza urządzenia z Bankiem
Promień: R6M, R8M, R10M
Liczba nici: 1/2 nici
Niskie zużycie energii i wysoka wydajność
z certyfikatem ISO
Zaawansowana konstrukcja
bezpieczna praca
Opis:
1. Podstawowe parametry techniczne: standby
Stalowy wałek promień maszyna odlewnicza | 6m, 8m, 10m |
ilość Strand | 1,2 nici |
Chochla Rodzaj wsparcia | chochla wieżyczka |
pośrednia karetki | Semi-Portal, krzyż Funkcja przesuwania |
metoda odlewania | Dysza dozująca, zamknięty odlewania |
chłodzenie wtórne | Aerozol chłodzenia, obieg 3 regulujący |
Wycofanie Maszyna do prostowania | Całkowicie 5 rolkowy, progressive prostowanie |
stół rolkowy | Grupa Chain scentralizowane jazdy |
drągu | Elastyczny pasek łańcuch manekina |
wałek tnący | Hydrauliczny lub cięcia maszyna |
wałek przenoszący | Grupa scentralizowane żywo stół rolkowy |
Chłodzenie typu bankowego | Krok chłodnią |
2. Opis techniczny proces i pojemność stali kęsów CCM
Piec indukcyjny:
Wydajność nominalna | 70T |
Tap-to-tap cyklu | 60min |
ilość furnace | 1 zestaw |
zdolność produkcyjna
Dni robocze | 330 dni / rok |
Średnia liczba dziennych pieca | 24 / dzień |
Roczna produkcja: | 50,0000 ~ 1,000,000Ton |
3. Prędkość Casting, wydajność i ilość nici
Wyniki obliczeń jest idealny stan produkcji, należy zgodnie z własnym stanem faktycznym regulacji.
gatunek stali | Grade Casting (m / min) | Efektywna stopa odkształcenie (ε) | Dopuszczalna wartość odkształcenia (ε max) |
Prosto ze stali węglowej | 0,8 ~ 1,8 | Proszę odnieść się do tabeli obliczeniowej | 0,25 |
Niskostopowej | 0,8 ~ 1,65 | Proszę odnieść się do tabeli obliczeniowej | 0,15 ~ 0,2 |
Lista części urządzenia 4. CCM
Ⅰ: ciało Wyposażenie
| Nie. | Nazwa sprzętu | Waga | Rodzaj | jednostka | Ilość |
| 1 | 107T | Signer 100T obciążenie ramion z pokrywą z urządzeniem podnoszącym | zestaw | 1 | |
| chochla wieżyczka | |||||
| 2 | Woda Stal system ważenia | zestaw | 2 | ||
| 3 | Obrotowe ramię dźwigu układ hydrauliczny | 4T | zestaw | 1 | |
| Withpreparation władzy | |||||
| 4 | Urządzenie Osłona | 1T | zestaw | 1 | |
| 5 | Obrotowy zbiornika wypadek | 2T | zestaw | 1 | |
| 6 | 18 x 2 = 36T | zestaw | 2 | ||
| pośrednia samochodu | z podnoszeniem | ||||
| 7 | 4,5 x 2 = 9T | szt | 2 | ||
| pośrednia | Instytucje z korkiem | ||||
| 8 | 4,5 x 2 = 9T | zestaw | 2 | ||
| Pośrednia Urządzenie do pieczenia | hydrauliczne klapką | ||||
| 9 | Osłona | 0,35 | zestaw | 1 | |
| 10 | pokrywa pośrednia | 4.8T | zestaw | 2 | |
| żeliwny Żaroodporny | |||||
| 11 | Pośrednia otwarty system cast-on | zestaw | 5 | ||
| 12 | Korek Control System | zestaw | 2 | ||
| 13 | Zbiornik żużel przepływu Wypadek | 1.2T | szt | 2 | |
| 14 | 11 x 3 = 33T | 140 x 1000 | zestaw | 3 | |
| pleśń | ~ 200 x 1400 | ||||
| Nastawny | |||||
| 15 | urządzenie wibracyjne | 24 x 2 = 48T | zestaw | 2 | |
| Typ Szybka wymiana | |||||
| 16 | 12 x 2 = 24T | zestaw | 2 | ||
| Wtórna chłodzenia 0 sekcję | Odporne na ścieranie napawanie | ||||
| 17 | 16 x 2 = 32T | zestaw | 2 | ||
| Sekcja chłodzenia sektor wtórny | Odporne na ścieranie napawanie | ||||
| 18 | prostowanie Sector oraz sekcja Wycofanie | 23 x 8 = 184T | zestaw | 8 | |
| Odporne na ścieranie napawanie | |||||
| 19 | Baza sektor chłodzenia wtórny | 64 x 2 = 128T | zestaw | 2 | |
| 20 | Szybka porada | 32T | zestaw | 1 | |
| lewy i prawy Symetryczny | |||||
| 21 | Prostowanie i napędem wycofanie urządzenia | 1,8 x 4 = 7.2T | zestaw | 4 | |
| 22 | Aerozol urządzenie rozpylające | 6 x 2 = 12T | zestaw | 12 | |
| 23 | Zdjąć zaślepkę urządzenia bar | 1 x 2 = 2T | zestaw | 1 | |
| 24 | Elastyczny pasek obojętne | 13T | 42Cr | zestaw | 1 |
| 42Cr plastyczna | |||||
| 25 | płomień cutterⅠ | 13T | zestaw | 1 | |
| 26 | Generator wodoru i tlenu | zestaw | 2 | ||
| 27 | Traverse roller | 26T | zestaw | 1 | |
| 28 | Urządzenie pamięci drągu | 30T | zestaw | 1 | |
| 29 | stół rolkowy | 37 x 1,5 = 55T | zestaw | 37 | |
| 30 | Płomień kuter Ⅱ | 6T | zestaw | 1 | |
| 31 | Generator wodoru i tlenu | zestaw | 1 | ||
| 32 | Stal Maszyna dostarczania | 22T | zestaw | 1 | |
| 33 | Prostowanie i stacja hydrauliczna Wycofanie | 10T | zestaw | 1 | |
| 34 | Prostowanie i wycofanie siłownik hydrauliczny | zestaw | 10 | ||
| 35 | Mould system dystrybucji wody | zestaw | 1 | ||
| 36 | 0 sekcja system dystrybucji wody R | zestaw | 1 | ||
| 37 | System dystrybucji wody Ⅰsection | zestaw | 1 | ||
| 38 | System dystrybucji wody Ⅱsection | zestaw | 1 | ||
| 39 | System prostowania i wycofanie Ⅰsection dystrybucji wody | zestaw | 1 | ||
| 40 | System prostowania i wycofanie Ⅱsection dystrybucji wody | zestaw | 1 | ||
| 41 | Układ smarowania Turret | zestaw | 1 | ||
| 42 | Układ smarowania kadzi | zestaw | 1 | ||
| 43 | Układ smarowania Wibracje | zestaw | 1 | ||
| 44 | Wtórna chłodzenia 0 ~ Ⅱsection | zestaw | 3 | ||
| system smarowania | |||||
| 45 | Prostowanie i smarowanie wycofanie systemu | zestaw | 4 | ||
| 46 | Układ smarowania Roller | zestaw | 4 | ||
| 47 | Stal Maszyna dostarczania | zestaw | 1 | ||
| 48 | źródło gazu oraz system oczyszczania |
Ⅱ: źródło gazu oraz system oczyszczania
| Nie. | Nazwa sprzętu | Waga | Rodzaj | jednostka | Ilość |
| 1 | sprężarka powietrza do chłodzenia aerozolu | 12 x 3 = 36T | 60M / min | zestaw | 3 |
| 2 | worek gaz | 6 x 2 = 12T | zestaw | 2 | |
| 3 | rurociągów sprężonego powietrza w warsztacie | 9T | zestaw | ||
| 4 | sprężarka powietrza Instrument | 2,3 x 2 = 4.6T | zestaw | 2 | |
| 5 | źródło gazu oraz system oczyszczania | 8T | zestaw | 1 | |
| 6 | worek gaz | 1.5T | zestaw | 1 | |
| 7 | Zawór i orurowanie | zestaw |
Ⅲ: Systemy uzdatniania wody
| Nie. | Nazwa sprzętu | Waga | Rodzaj | jednostka | Ilość |
| 1 | Kanadyjski wyposażenie apteki | ||||
| 2 | Filtr mechaniczny | ||||
| 3 | Pierwszy zbiornik sedymentacji sprzęt | ||||
| 4 | Pompa dozująca | ||||
| 5 | apteczki z mieszaniem | ||||
| 6 | 30 t separator oleju i wody | ||||
| 7 | Zbiornik Pochylona płyta sedymentacji (wtórny) | 7,5 x 5,0 x 7,0 | zestaw | 5 | |
| 8 | Kształtki do rurociągów i pomp wodnych | ||||
| 9 | 90 ° Elbow | szt | 114 | ||
| 10 | Sztywne wodoszczelna obudowa | kawałek | 34 | ||
| 11 | Woda chłodząca miasto | 4 | |||
| 12 | Różne typy zaworów | ||||
| 13 | Urządzenia kontroli Oczyszczanie wody |
