Szczegóły Produktu:
Zapłata:
|
High Light: | Maszyna do odlewania stali,poziome ciągłe odlewanie |
---|

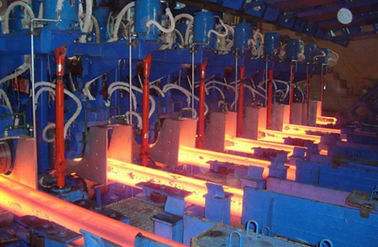

Prosto Arm Obsada R8M CCM Continuous Casting Machine 60T / 8 Sploty
Szybkie Szczegóły:
CCM ciągłego odlewania
Promień: 4-8m
Liczba nici: 1-8 nici
z certyfikatem ISO
1. Podstawowe parametry techniczne: standby
Stalowy wałek promień maszyna odlewnicza | 8m |
ilość Strand | 8 nici |
Chochla Rodzaj wsparcia | chochla wieżyczka |
chochla wieżyczka | Prosto typu ramię |
pośrednia samochodu | Wysoka niski popęd utwór, krzyż Funkcja przesuwania |
metoda odlewania | Dysza dozująca otwarty casting, rzucając w proszku |
chłodzenie wtórne | Gazu i wody chłodzącej, 2 regulacja obwodu za nici |
Wycofanie Maszyna do prostowania | Całkowicie 5 rolkowy, progressive prostowanie |
stół rolkowy | Grupa Chain scentralizowane jazdy |
drągu | Sztywna, z własnym dostosowanie drągu głową |
wałek tnący | Automatyczna maszyna do cięcia płomieniem |
wałek przenoszący | Grupa scentralizowane żywo stół rolkowy |
Chłodzenie typu bankowego | Przesuwane drogę, ekspres do przesunięcia stali |
2. Opis techniczny proces i pojemność stali kęsów CCM
Piec indukcyjny:
Wydajność nominalna | 60T |
Tap-to-tap cyklu | 45min |
ilość furnace | 2Ustaw |
zdolność produkcyjna
Dni robocze | 330 dni / rok |
Średnia liczba dziennych pieca | 24 / dzień |
zdolność produkcyjna | 1,000,000 ~ 1200,000t / rok |
3. Prędkość Casting, wydajność i ilość nici
R8m maszyna odlewnicza Promień może rzucić grupy stali o różnych specyfikacjach, maksymalna prędkość odlewania jest następujący:
Casting powierzchni przekroju (mm) | 180x180 | 200 x 200 | 220 x 220 |
Szybkość rzucania (m / min) | 1,6 | 1,8 | 2,0 |
NIE. | Polano rozmiar | szybkość rzucania | wyjście godzinowa (mnóstwo) | Dzienna produkcja 20 godzin (mnóstwo) | Roczna produkcja (300 dni) (mnóstwo) |
1 | 180 x 180 | 1.6m / min | 21,98 | 439 | 131700 |
2 | 200 x 200 | 1,8 m / min | 27,13 | 543 | 162900 |
3 | 220 x 220 | 2.0m / min | 36,47 | 729 | 218700 |
Wyniki obliczeń jest idealny stan produkcji, należy zgodnie z własnym stanem faktycznym regulacji.
gatunek stali | Grade Casting (m / min) | Efektywna stopa odkształcenie (ε) | Dopuszczalna wartość odkształcenia (εmax) |
Prosto ze stali węglowej | 1,8 ~ 2,5 | Proszę odnieść się do tabeli obliczeniowej | 0,25 |
Niskostopowej | 1,3 ~ 2,0 | Proszę odnieść się do tabeli obliczeniowej | 0,15 ~ 0,2 |
Lista części urządzenia 4. CCM
№ | Nazwa sprzętu | Waga | Modele i specyfikacja | Jednostka |
1 | chochla wieżyczka | 56t x 2 = 112T | zestaw | 2 |
2 | pośrednia arriage | 10 x 2 = 20T | zestaw | 4 |
3 | pośrednia | 6 x 2 = 12T | zestaw | 4 |
4 | żużel Pot | 1.5T | zestaw | 2 |
5 | operacja Casting | 0,2 x 5 = 1T | zestaw | 8 |
6 | 150 x 150 Mould | 0,57 x 5 = 4.56T | zestaw | 8 |
7 | Mould cover | 0,1 x 8 = 0.8T | zestaw | 8 |
8 | urządzenie wibruje | 3,4 x 8 = 27.2T | zestaw | 8 |
9 | Spray rurami zbiorczymi | 0,4 x 8 = 3.2T | zestaw | 8 |
10 | wałek Direction | 0,2 x 40 = 8T | zestaw | 40 |
11 | Sztywny pasek obojętne | 2,3 x 8 = 18.4T | zestaw | 8 |
12 | Urządzenie pamięci drągu | 1,4 x 8 = 11.2T | zestaw | 8 |
13 | prostowanie i | 6 x 8 = 48T | zestaw | 8 |
14 | prostowanie i | 4T | zestaw | 1 |
15 |
| 3,5 x 8 = 28T | zestaw | 8 |
16 |
| 3 x 8 = 24T | zestaw | 8 |
Podczerwień w fazę | zestaw | 1 | ||
17 | cięcie Collection | 1T | zestaw | 1 |
18 | Po przecięciu rolkę | 3,5 x 8 = 28T | zestaw | 8 |
19 | Knockout rollerⅠ | 3,5 x 8 = 28T | zestaw | 8 |
20 | Knockout rollerⅡ | 3,5 x 8 = 28T | zestaw | 8 |
21 | Chłodzenie roller łóżko | 4 x 16 = 64T | zestaw | 16 |
22 | Przechylając urządzenie biegów | 8T x 8 = 64T | zestaw | 8 |
23 | Przesunięcie stalową maszynę | 33T | zestaw | 1 |
24 | Punkty stalową maszynę | 35T | zestaw | 1 |
25 | Krok chłodnią | 126T | zestaw | 1 |
26 | Kolekcja chłodnią | 30T | zestaw | 1 |
27 | Układ chłodzenia ciała Caster | 8T | zestaw | 1 |
28 | pokrywa Caster | 10T | zestaw | 1 |
29 |
| zestaw | 1 | |
30 | Platforma stalowa | 200T | zestaw | 1 |
| 2T | zestaw | 1 | |
| ||||
1 | Host stację hydrauliczną | 5T | zestaw | 1 |
2 | Stacja hydrauliczna Knockout | 3.5T | zestaw | 1 |
3 | Hydrauliczne podnoszenie klapy tylnej | 1T | zestaw | 3 |
4 | Stacja Scentralizowane smarowanie smarem | zestaw | 6 | |
5 |
| zestaw | 1 | |
6 |
| zestaw | 1 | |
| ||||
1 | stacja robocza | |||
2 | Pakiet oprogramowania | |||
3 | PLC | zestaw | 2 | |
5 | przetwornica |
Możemy produkować wysokiej jakości ciągłego odlewania od 1 do 8 pasm z najniższym sprzętu produkcyjnego cost.We mogą projektować, produkować kęsa ciągłego odlewania up-to-date, zgodnie z pojemności użytkownika stalowniczego, wielkości kęsa, a gatunki stali warunki terenowe użytkownika.
