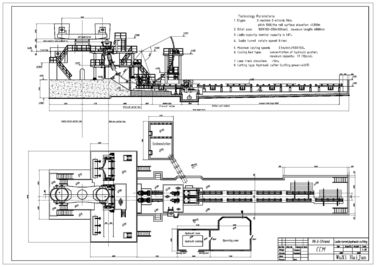

Poziome Chłodzenie wodą ciągłego odlewania Machine, R6M / 3 Strands
Szybkie Szczegóły:
Hydrauliczne urządzenie do cięcia
Proste łóżko chłodzenia
Promień: R6M
Liczba nici: 3 nici
z certyfikatem ISO
Możemy produkować wysokiej jakości ciągłego odlewania od 1 do 8 pasm z najniższym sprzętu produkcyjnego cost.We mogą projektować, produkować kęsa ciągłego odlewania up-to-date, zgodnie z pojemności użytkownika stalowniczego, wielkości kęsa, a gatunki stali warunki terenowe użytkownika.
1. Podstawowe parametry techniczne: standby
Stalowy wałek promień maszyna odlewnicza | 6m |
ilość Strand | 3 nici |
Chochla Rodzaj wsparcia | Chochla wieżyczka, Chochla samochodu |
pośrednia karetki | Semi-Portal, krzyż Funkcja przesuwania |
metoda odlewania | Dysza dozująca, otwarta odlewania |
chłodzenie wtórne | Chłodzenie wodne, obieg 1 regulujący |
Wycofanie Maszyna do prostowania | Całkowicie 5 rolkowy, progressive prostowanie |
stół rolkowy | Grupa Chain scentralizowane jazdy |
drągu | Sztywna, z własnym dostosowanie drągu głową |
wałek tnący | Hydrauliczne urządzenie do cięcia |
wałek przenoszący | Grupa scentralizowane żywo stół rolkowy |
Chłodzenie typu bankowego | Proste łóżko chłodzenia |
2. Opis techniczny proces i pojemność stali kęsów CCM
Piec indukcyjny:
Wydajność nominalna | 30T |
Tap-to-tap cyklu | 60min |
ilość furnace | 2Ustaw |
zdolność produkcyjna
Dni robocze | 330 dni / rok |
Średnia liczba dziennych pieca | 24 / dzień |
zdolność produkcyjna | 300,000t / rok |
3. Prędkość Casting, wydajność i ilość nici
R6M maszyna odlewnicza Promień może rzucić grupy stali o różnych specyfikacjach, maksymalna prędkość odlewania jest następujący:
Casting powierzchni przekroju (mm) | 100 x 100 | 125 x 125 | 150 x 150 |
Szybkość rzucania (m / min) | 3,0 | 2,7 | 2,5 |
Na liście produkcji CCM 1strand:
NIE. | Polano rozmiar | szybkość rzucania | wyjście godzinowa (mnóstwo) | Dzienna produkcja 24 godziny (mnóstwo) | Roczna produkcja (330 dni) (mnóstwo) |
1 | 100 x 100 | 3.0m / min | 12,01 | 288. | 95123 |
2 | 125 x 125 | 2,7 m / min | 16,89 | 405 | 133767 |
3 | 150 x 150 | 2,5 m / min | 21,72 | 521 | 172061 |
Wyniki obliczeń jest idealny stan produkcji, należy zgodnie z własnym stanem faktycznym regulacji.
gatunek stali | Grade Casting (m / min) | Efektywna stopa odkształcenie (ε) | Dopuszczalna wartość odkształcenia (εmax) |
Prosto ze stali węglowej | 1,8 ~ 2,5 | Proszę odnieść się do tabeli obliczeniowej | 0,25 |
Niskostopowej | 1,3 ~ 2,0 | Proszę odnieść się do tabeli obliczeniowej | 0,15 ~ 0,2 |
Lista części urządzenia 4. CCM
№ | Nazwa sprzętu | Waga | Modele i specyfikacja | Jednostka | Ilość | |
1 | chochla wieżyczka | 21T | Zestaw | 1 | ||
2 | pośrednia samochodu | 2,5 x 2 = 5T | Zestaw | 2 | ||
3 | pośrednia | 1,4 x 2 = 2.8T | kawałek | 2 | ||
4 | pleśń | 0,5 x 2 = 1T | 150 x 150 | Zestaw | 3 | |
5 | Rolka Foot pleśni | 0,01 x 2 = 0.02T | Zestaw | 3 | ||
6 | Mould cover | 0,1 x 2 = 0.2T | Zestaw | 3 | ||
7 | urządzenie Oscillator | 2 x 2 = 4T | Zestaw | 3 | ||
8 | Chłodzenie wtórne rurki sprayu | 0,5 x 2 = 1T | Zestaw | 3 | ||
9 | Chłodzenie wtórne pręt prowadzący sekcję | 0,7 x 2 = 1.4T | Zestaw | 3 | ||
10 | Wtórny układ chłodzenia pary męczące | 1.5T | Zestaw | 1 | ||
11 | Wycofanie i maszyna do prostowania | 5 x 2 = 10T | Zestaw | 3 | ||
12 | Casting pusty system zapobiegania wibracji | 0,3 x 2 = 0,6 t | Zestaw | 3 | ||
13 | drągu | 0,9 x 2 = 1.8T | 150 x 150 | Zestaw | 3 | |
14 | Urządzenie pamięci drągu | 0,7 x 2 = 1.4T | Zestaw | 3 | ||
15 | Nożyce zbliżać wałek | 2 x 2 = 4T | Zestaw | 3 | ||
16 | Płomień wycinarka | 3T | Zestaw | 3 | ||
17 | Automatyczne cięcie na wymiar urządzenia | 0,5T | Zestaw | 3 | ||
18 | Podróżując roller | 2 x 2 = 4T | Zestaw | 3 | ||
19 | wałek Knockout | 3.5T | Zestaw | 6 | ||
20 | Stal poprzeczne dostarczając maszynę | 1.5T | Zestaw | 3 | ||
21 | Hydrauliczny układ stacji | 2T | Zestaw | 1 | ||
22 | Wyłącznik wody chłodzącej wtórny | Zestaw | 3 | |||
23 | Chłodzenie automatyzacji dystrybucji ścieków | 1T | Zestaw | 1 | ||
24,1 | Panel sterowania | Zestaw | 1 | |||
24,2 | Instrument Pole | Zestaw | 1 | |||
24,3 | System komputerowy | Zestaw | 1 | |||
25 | stalowa platforma | 68t | 1 |
